今回は、シリアルケーブルのRJ45タイプからD-sub 9ピンタイプに変換するコネクタを買ってみました。ピンアサインのメモを兼ねて記録に残しておきます。
買ったもの
5個で999円という破格。
問題なく使えたが、ちょっと匂いが強い。
他気になったものもメモ
ピンアサイン
今回は一般的なネットワーク機器等に接続できるRJ45タイプのシリアルコンソールケーブルで、Dsub9ピンタイプのネットワーク機器等を操作できるようにするためのケーブルを作る。
クロスタイプとストレートタイプがあるので注意が必要。
また、一度コネクタにつけると外すのは困難なため、動作確認を行ってから組み付けたほうがいい。
Dsub
1番ピン: None
2番ピン: 黄
3番ピン: 黒
4番ピン: 橙
5番ピン: 赤
6番ピン: 茶
7番ピン: 青
8番ピン: 白
9番ピン: None
（緑は使用しないため切り捨てた。ショートしないように工夫しよう）

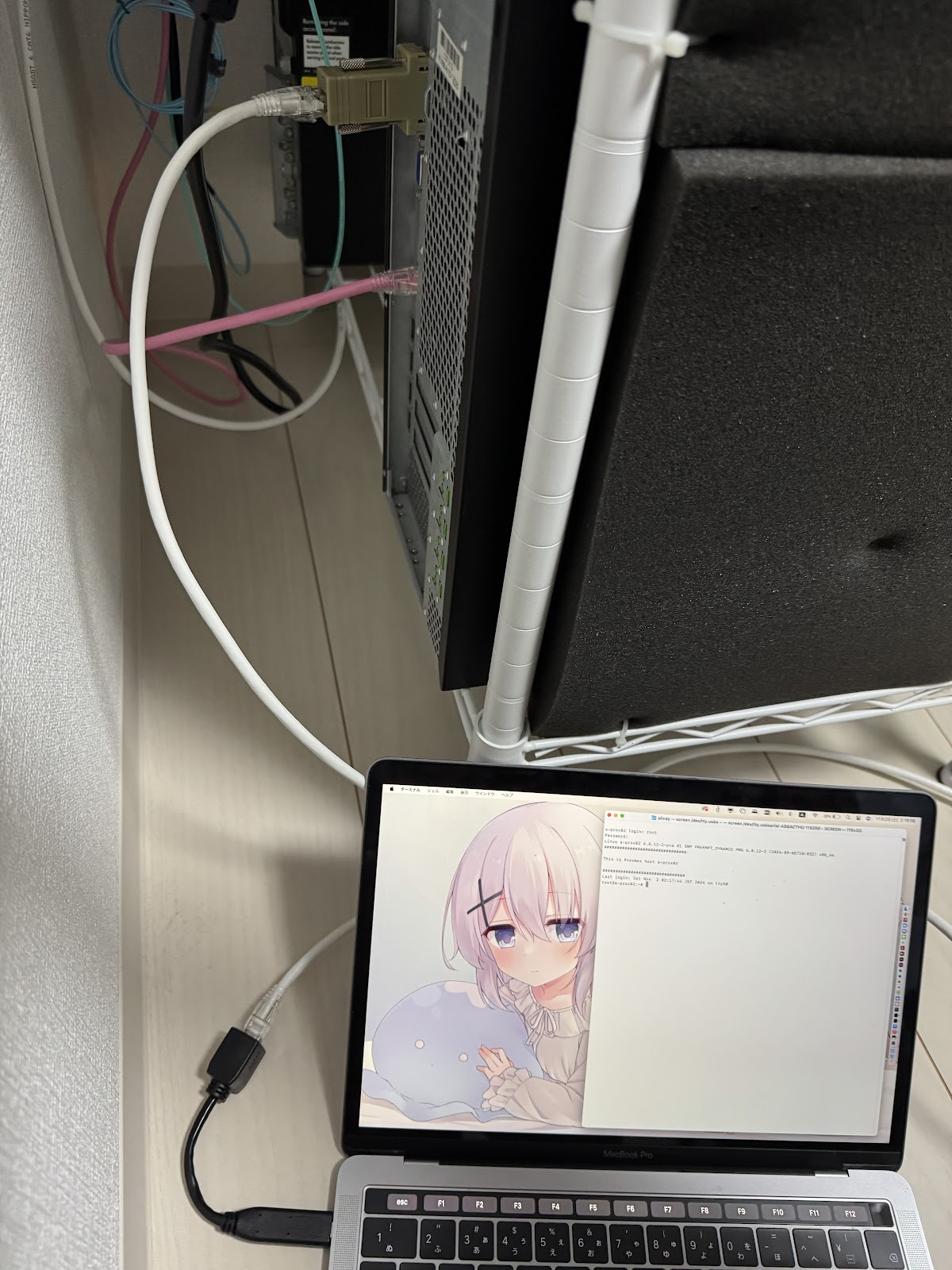

使ってみる
ネットワーク機器やサーバで使ってみました。
普通のサーバやPCでも、BIOSとLinuxの起動パラメータさえ設定しておけば、シリアル経由でアクセスできます(モニタ用意しなくていいし、コピペできるのが便利)。
