先日、勢いで買ってしまったアライドテレシスのAT-x510-28GTXをUSBメモリでファームウェアアップデートしたので、備忘録として残しておきます。
TFTP鯖を建てるのが面倒くさい、IP設定する前にファームウェア入れ替えたい、ネットワーク構築する環境がないみたいな時に有効かと思います。
おそらく、バックアップのイメージが存在する場合、空き容量が数MB程度しかなく、新しいイメージをコピーするスペースがありません。よって、バックアップイメージを削除します。
コレにより、30MB程度確保できれば、新たなファームウェアをコピー出来ると思います。
ダッシュボードはこんな感じで、思っていたよりもおしゃれでした。
ポートのステータスが視覚的に確認できるのは良いかもしれない。
スタティックルートやVLAN設定など、基本的なことはGUI上からできる印象です。

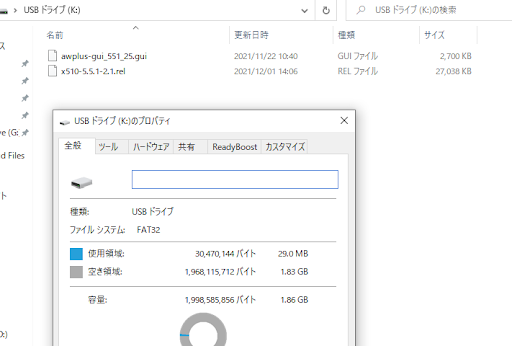

USBメモリの準備
USBメモリの準備は簡単で、公式サイトから落としたファームウェアのデータをメモリ内にコピーするだけです。フォーマットはFAT32で行っています。
本体フラッシュメモリの空き容量確保

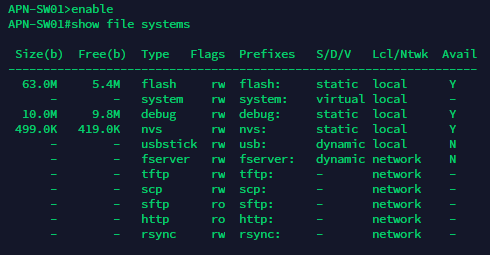

awplus# show file systems
を実行すると、本体フラッシュメモリの空き容量を確認することができます。
おそらく、バックアップのイメージが存在する場合、空き容量が数MB程度しかなく、新しいイメージをコピーするスペースがありません。よって、バックアップイメージを削除します。
awplus(config)#no boot system backup
awplus#delete x510-x.x.x-x.x.rel
awplus#show file systems
コレにより、30MB程度確保できれば、新たなファームウェアをコピー出来ると思います。
ファームウェアのコピー
ファームウェアのファイルをUSBメモリからコピーします。
まずUSBメモリを差し込み、以下コマンドを実行します。
awplus#show file systems
こちらを確認すると、Prefixes usb: がUSBメモリに該当していることがわかります。
ここで、USBメモリが確認できない場合は、フォーマットを確認すると良いと思います。
次に、下記コマンドでファームウェアをコピーします。
awplus#copy usb:x510-5.5.1-2.1.rel flash:
コレにより、内蔵フラッシュメモリのルートにファームウェアのファイルがコピーされます。
最後に
awplus(config)#boot system backup [バックアップ用ファームウェア].rel
awplus(config)#boot system [メインのファームウェア].rel
を実行し、置き換え作業の完了です。
おまけ(GUIの紹介)
ついでにGUIも導入してみたので軽く紹介しておきます。
ダッシュボードはこんな感じで、思っていたよりもおしゃれでした。
ポートのステータスが視覚的に確認できるのは良いかもしれない。
但し、GUI操作時はCPU使用率が30%近く上昇する傾向があるように見えました。
LAG,SNMP,SSHなどの設定は、CUIが必要になりそうです。
ばいち。
